Система плазменной резки Powermax105
Рабочий цикл и производительность системы плазменной резки Powermax105® позволяют ей отлично справляться с сложными заданиями промышленной резки и строжки металла. Система Powermax105 обеспечивает превосходные возможности резки листов металла толщиной до 32 мм. Кроме того, в конструкции системы воплощены новейшие технологические разработки, такие как технология Smart Sense™, которая позволяет автоматически регулировать давление газа. Система комплектуется резаками Duramax семи различных исполнений. Благодаря этому систему можно использовать в широком диапазоне работ по ручной резке, автоматизированной резке в портативном варианте, резке с использованием координатного стола и роботизированной резке и строжке.
Преимущества
Максимальная производительность

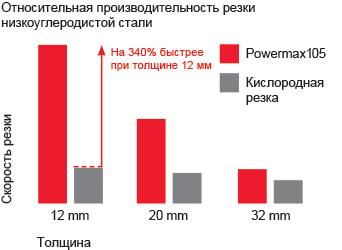

- Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в три раза выше по сравнению с аналогичным показателем для кислородной резки
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок
- Несколько простых в использовании исполнений резака позволят справиться с широким диапазоном заданий на одной системе
Простота использования для резки и строжки
- Нет необходимости менять давление газа, поскольку технология Smart Sense постоянно обеспечивает его правильную настройку. Она также определяет окончание срока службы электрода, автоматически отключая питание резака во избежание возможного повреждения других деталей или заготовки
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака
- Контактная резка на максимальной мощности с использованием запатентованного экрана, который сокращает образование окалины для более однородной резки
Разработана для выполнения тяжелых заданий
- Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
- Резаки Duramax характеризуются высокой ударопрочностью и термостойкостью
Операционные данные
| Толщина | Толщина | Скорость резки |
|---|---|---|
| Резка | ||
| Рекомендуемая | 32 мм | 500 мм/мин |
| 38 мм | 250 мм/мин | |
| Предельная (ручная резка) | 50 мм | 125 мм/мин |
| Прожиг * | 22 мм | |
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака
| Толщина | Скорость съема металла | Профиль кромки |
|---|---|---|
| Строжка | ||
| Типичная строжка | 9,8 кг/ч | 6,4 мм (Г) x 7,4 мм (Ш) |
Производственная технологическая карта резки
| Материал | Толщина | Сила тока | Технологическая скорость резки * | ||
|---|---|---|---|---|---|
| дюймы | мм | А | дюйм/мин | мм/мин | |
| Низкоуглеродистая сталь | 1/4 | 6 | 105 | 192 | 5090 |
| 3/8 | 8 | 105 | 116 | 3870 | |
| 1/2 | 12 | 105 | 76 | 2060 | |
| 3/4 | 20 | 105 | 40 | 940 | |
| Нержавеющая сталь | 1/4 | 6 | 105 | 224 | 6000 |
| 3/8 | 8 | 105 | 112 | 4210 | |
| 1/2 | 12 | 105 | 68 | 1860 | |
| 3/4 | 20 | 105 | 34 | 810 | |
| Алюминий | 1/4 | 6 | 105 | 265 | 7090 |
| 1/2 | 12 | 105 | 91 | 2450 | |
| 3/4 | 20 | 105 | 50 | 1190 | |
*Значения скоростей промышленной резки получены при тестировании в лаборатории компании Hypertherm.
Значения скоростей промышленной резки составляют около 80 % от максимальных значений.
Для получения оптимального качества фактические значения скорости резки могут отличаться в зависимости от особенностей выполняемой резки.
Дополнительную информацию см. в руководстве оператора.
| Значения входного напряжения | CSA | 200–600 В, 3-ф., 50/60 Гц |
|---|---|---|
| CE | 400 В, 3-ф., 50/60 Гц 200–400 В, 3-ф., 50/60 Гц |
|
| CCC | 380 В, 3-ф., 50/60 Гц | |
| Входной ток при 16,8 кВт | 200/208/240/380/400/480/600 В, 58/56/49/28/25/22 А | |
| Выходной ток | 30–105 А | |
| Номинальное выходное напряжение | 160 В пост. тока | |
| Рабочий цикл при 40 °C | 80 % при 105 А | |
| Напряжение холостого хода |
|
|
| Размеры с ручками | 592 мм Г; 274 мм Ш; 508 мм В | |
| Масса с резаком 7,6 м |
|
|
| Источник газа | Чистый, сухой, обезжиренный воздух или азот | |
| Рекомендуемые скорость потока и давление газа на входе |
Резка: 217 л/мин при 5,9 бар Строжка: 227 л/мин при 4,8 бар |
|
| Длина входящего силового кабеля | 3 м * | |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) | |
| Требования к приводу двигателя | 30 кВт для полного вывода 105 А | |
| Сертификаты | Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. Система имеет следующие сертификаты: CE, C-Tick (галочка в букве C), CU/ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. CCC — для использования в Китае. |
|
| Гарантия | Гарантия на источники тока — 3 года, на резаки — 1 год. | |
