Система плазменной резки Powermax85
Powermax85® — система премиум-класса для резки материала толщиной до 25 мм, имеет такие же функции и параметры, как и система Powermax65®, однако при этом ее мощность выше, поскольку сила выходного тока составляет 85 А. В конструкции этой системы, которая разработана для максимизации времени бесперебойной работы и производительности, воплощены новейшие технологические разработки, такие как технология Smart Sense™, которая позволяет автоматически регулировать давление газа. Благодаря целому ряду доступных конфигураций, в которых выполнены резаки Duramax™, операторы могут выбрать именно тот инструмент, который лучше всего подходит для данного задания: ручной резки или строжки, автоматизированной резки в портативном варианте, резки с использованием координатного стола и роботизированной резки или строжки.
Преимущества
Максимальная производительность

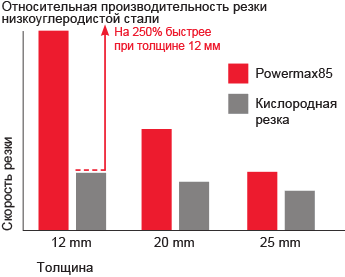

- Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 12 мм в два с половиной раза выше по сравнению с аналогичным показателем для кислородной резки
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок
- Несколько простых в использовании исполнений резака позволят справиться с широким диапазоном заданий на одной системе
Простота использования для резки и строжки
- Нет необходимости менять давление газа, поскольку технология Smart Sense™ постоянно обеспечивает его правильную настройку
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака
- Контактная резка на максимальной мощности с использованием запатентованного экрана, который сокращает образование окалины для более однородной резки
Прочность и надежность
- Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
- Резаки Duramax™ характеризуются высокой ударопрочностью и термостойкостью
Операционные данные
| Толщина | Толщина | Скорость резки |
|---|---|---|
| Резка | ||
| Рекомендуемая | 25 мм | 500 мм/мин |
| 32 мм | 250 мм/мин | |
| Предельная (ручная резка) | 38 мм | 125 мм/мин |
| Прожиг * | 20 мм | |
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака
| Толщина | Скорость съема металла | Профиль кромки |
|---|---|---|
| Строжка | ||
| Типичная строжка | 8,8 кг/ч | 5,8 мм (Г) x 7,1 мм (Ш) |
Производственная технологическая карта резки
| Материал | Толщина | Сила тока | Технологическая скорость резки * | ||
|---|---|---|---|---|---|
| дюймы | мм | А | дюйм/мин | мм/мин | |
| Низкоуглеродистая сталь | 1/4 | 6 | 85 | 160 | 4400 |
| 1/2 | 12 | 85 | 56 | 1600 | |
| 3/4 | 20 | 85 | 29 | 680 | |
| Нержавеющая сталь | 1/4 | 6 | 85 | 164 | 4600 |
| 1/2 | 12 | 85 | 48 | 1400 | |
| 3/4 | 20 | 85 | 24 | 570 | |
| Алюминий | 1/4 | 6 | 85 | 172 | 4900 |
| 1/2 | 12 | 85 | 68 | 1930 | |
| 3/4 | 20 | 85 | 37 | 880 | |
*Значения скоростей промышленной резки получены при тестировании в лаборатории компании Hypertherm.
Значения скоростей промышленной резки составляют около 80 % от максимальных значений.
Для получения оптимального качества фактические значения скорости резки могут отличаться в зависимости от особенностей выполняемой резки.
Дополнительную информацию см. в руководстве оператора.
| Значения входного напряжения | CSA | 200–480 В, 1-ф., 50/60 Гц 200–600 В, 3-ф., 50/60 Гц |
|---|---|---|
| CE | 380/400 В, 3-ф., 50/60 Гц | |
| Входной ток при 12,2 кВт | CSA | 200/208/240/480 В, 1-ф., 70/68/58/29 А 200/208/240/480/600 В, 3-ф., 42/40/35/18/17 А |
| CE | 380/400 В, 3-ф., 20,5/19,5 А | |
| Выходной ток | 25–85 A | |
| Номинальное выходное напряжение | 143 В пост. тока | |
| Рабочий цикл при 40 °C | CSA | 60 % при 85 А, 230–600 В, 3-ф. 60 % при 85 А, 480 В, 1-ф 50 % при 85 А, 240 В, 1-ф 50 % при 85 А, 200–208 В, 3-ф. 40 % при 85 A, 200–208 В, 1-ф. 100 % при 66 А, 230–600 В, 1/3-ф. |
| CE | 60 % при 85 А, 380/400 В, 3-ф 100 % при 66 А, 380/400 В, 3-ф |
|
| Напряжение холостого хода | CSA | 305 В пост. тока |
| CE | 270 В пост. тока | |
| Размеры с ручками | 500 мм Г x 234 мм Ш x 455 мм В | |
| Масса с резаком 7,6 м | CSA | 32 кг |
| CE | 28 кг | |
| Источник газа | Чистый, сухой, обезжиренный воздух или азот | |
| Рекомендуемые скорость потока и давление газа на входе |
Резка: 189 л/мин при 5,9 бар Строжка: 212 л/мин при 4,8 бар |
|
| Длина силового кабеля | 3 м | |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) | |
